实用小技巧!家庭用电负荷计算
浏览次数:85   发布时间:2022-6-9 16:49:12
一、家庭常用设备负荷计算:

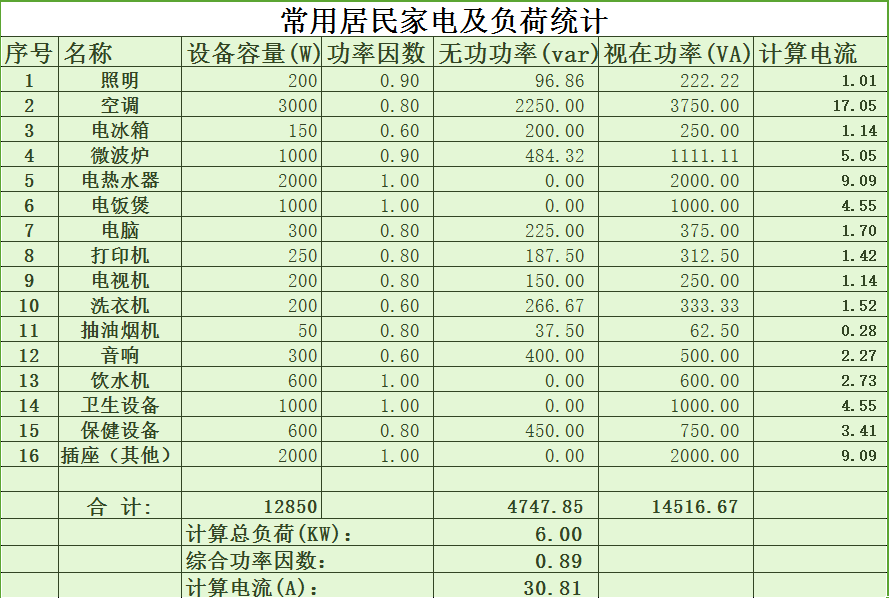

负荷计算表(表一)

二、根据负荷选用电线
  家庭的电线一般都是采用硬芯铜线,简称BV线,选用BV线的载流量一定要大于计算电流,具体BV线的载流量可以按照下表取选。


电线载流量表(表二)

  从上表可以看出,BV电线的载流量不是一成不变的,他和电线的绝缘类型,敷设环境以及穿管的根数有着密切的关系,很多新手在家庭装修的导线选择中,都按明敷的载流量去选,这是不对的,因为现在基本上的家庭电路的导线,都埋藏在了暗敷的PVC管中,另外,大家还要考虑到夏天南方的温度,因此,这些因素都要对导线的载流量进行一定程度的打折扣。如上图,1.5mm2的电线,明敷30℃时有23A,但40℃就是20A,打了85折,而要是两根线同时敷管,则只有13A,打了55折,这是最要关键的。

  因此,千万不要让无良电工在那说省钱的事,省什么也不要省电线,他们说电线粗了是浪费,这是鬼话!

三、根据计算电流和电线载流量选开关
  根据计算电流,照明的回路,计算电流只有1-2A,那是不是只要选3A的断路器就可以了呢?告诉你,这就错了,因为没有3A的微型断路器,好吧,还是附上微型断路器的选用表。

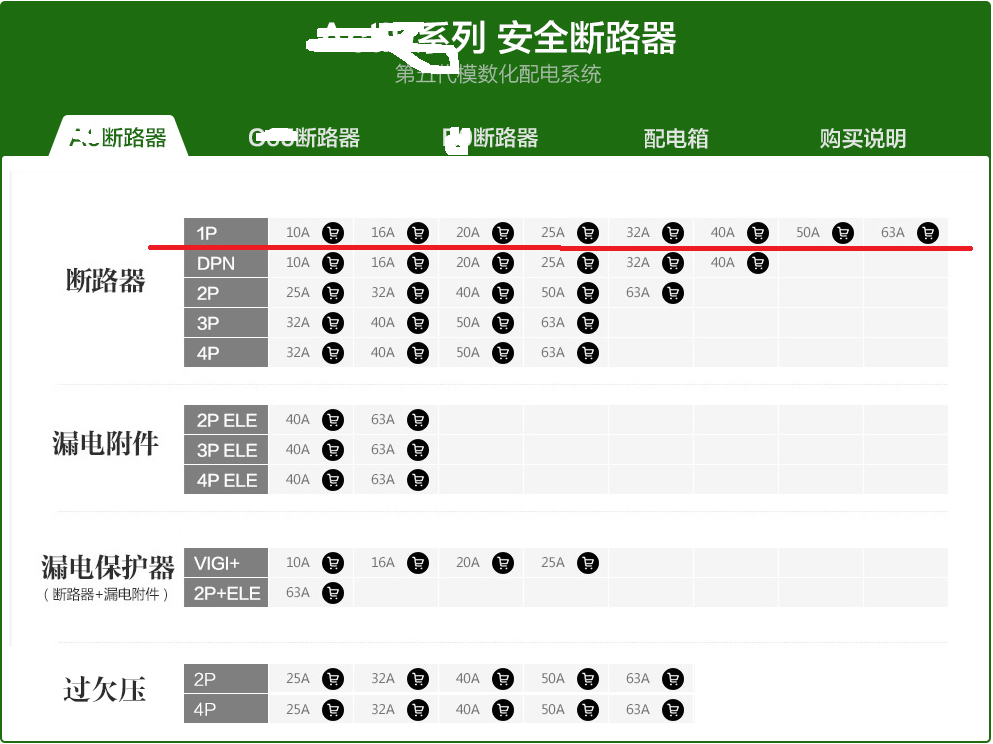

微型断路器选用表(表三)

  怎么样,看到了吧,这是某著名品牌的微型断路器,最小的是10A,最大的也只有63A,因此,照明线路最小也要选10A的,有的人觉得这个小了点,选了16A,可以吗?可以的,但你要注意的是,你如果选1.5的BV线,用16A就不太安全,因为在穿管敷设的条件下,16A的断路器脱扣电流,已经大于了1.5BV线的穿管载流量,这个一定要小心哦。

(来源:网络,版权归原作者)

转自微信公众号《电气圈》
