一文轻松读懂四大光伏发电系统!
浏览次数:102   发布时间:5/23/2024 10:51:20 AM

近日南方雨水连绵,不少家庭受强降雨影响而出现停电情况。那这时候,有些人可能会想:如果家里装了光伏发电系统,是不是就不会受停电影响,可以高枕无忧?其实不然,要根据家里具体安装的是哪种类型的光伏系统而定。今天,我们就来聊聊几种不同类型的光伏系统,了解它们在实际生活中的应用。

根据市面上现有的光伏发电项目,结合不同的应用场景,太阳能光伏发电系统可以大致分为四种类型:并网发电系统、离网发电系统、并离网储能系统和多种能源混合微网系统。

01

   并网发电系统

由光伏组件、并网逆变器、负载、双向电表、并网柜和电网组成。

并网发电系统示意图

原理是将光伏组件产生的直流电通过逆变器转化为交流电,再供给到负载和接入电网。这样,满足家庭负载的同时,多余的电还可以卖入电网。

特点:
1.与电网连接,电量部分或全部上传电网。

2.电网停电,光伏发电也停止。因为逆变器都有防孤岛,也就是电网公司要求:电网停电,光伏电也必须立刻断电,主要是安全考虑。

3.晚上居民还是依靠市电。

4.没有储能装置。

02

   离网发电系统

和并网发电系统相对的,就是离网发电系统,由光伏组件、离网逆变器、蓄电池、负载等构成。比较先进方案中已经将逆变器+蓄电池集成为一体设备,如优能电气的UFox系列离网储能一体机。离网发电系统可以不依赖电网而独立运行,一般应用于偏僻地区、无电区、海岛、通讯基站和路灯等。

分体式离网发电系统示意图

一体式离网发电系统示意图

在有光照时将太阳能转化为电能,通过离网逆变器给负载供电,或给蓄电池充电。或在没有光伏的情况下,也可以通过电网对蓄电池进行充电;在无光照时或电网停电时,可将蓄电池的电通过逆变器给交流负载供电。

特点:

1.不依靠电网的独立系统。也就是,不管有没有市电,只要有太阳光照满足,离网系统就可以独立工作,就可以独立提供电能。

2.必须有储能设备,也就是必须需要蓄电池,不然晚上或阴雨天无法工作。

3.可以不接光伏。

03

   并离网储能系统

由光伏组件、并离网混合逆变器、蓄电池、负载等构成。现在也有比较先进方案是将并离网混合逆变器+电池系统集成一体,例如优能的UHome系列并离网储能一体机。并离网储能系统广泛应用于经常停电或光伏自发自用不能余电上网、自用电价比上网电价贵、波峰电价比波谷电价贵等场景。

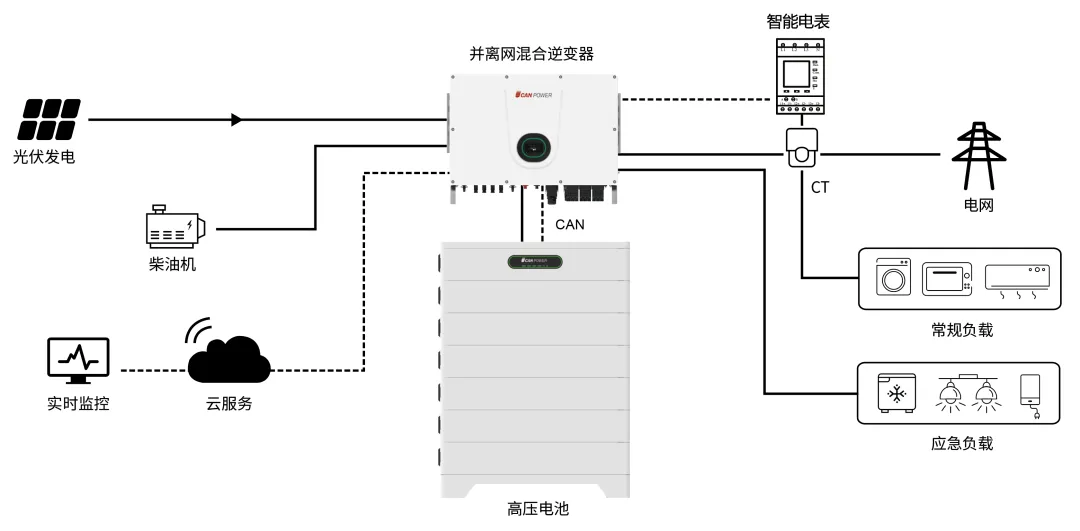

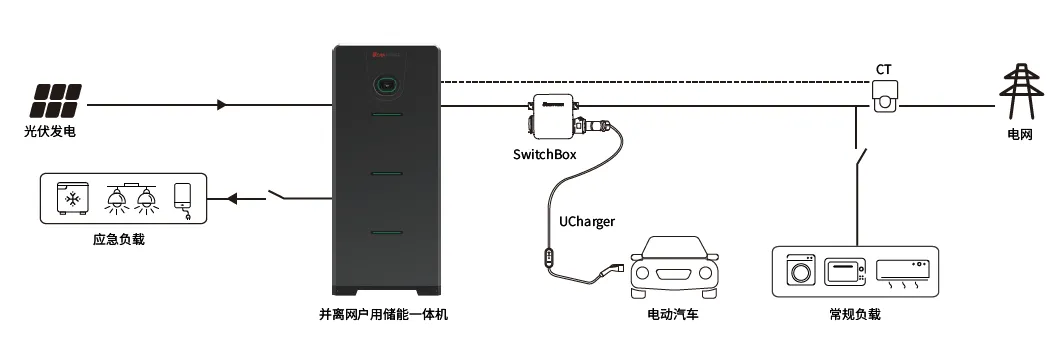

并离网储能系统示意图

白天有光的情况下,通过离并混合逆变器优先供给负载用电,多余的电存储到蓄电池中;晚上的时候,蓄电池通过离并网混合逆变器为负载进行供电。同时,可以设置充放电时间,以实现电价的峰平谷调节。当电网断电时,系统会自动切换为离网模式,保证用户供电需求。

特点:

1.兼具离、并网系统优势,可以并网卖电,而在电网断电时也可以正常运行。

2.无电网情况下,必须有电池才能运行。

3.可以不接光伏,作为离网系统,进行电价削峰填谷或应急备电用。

04

   微网系统

由分布式电源(光伏/风电/柴油)、负载、储能系统和控制装置构成的配电网络。可将分散能源就地转化为电能,然后就近供给本地负载。

微网混合能源系统示意图

微电网系统是一种能够自我控制、保护和管理的自治系统,不仅可以与外部电网并网接入,也可以孤立运行,极大程度上解决了分布式电源并网问题,促进分布式电源与可再生能源的大规模接入,是一种对负荷多种能源形式的高效供给,实现主动式配电网的智能电网系统。

以上便是四种太阳能光伏发电系统的介绍,它们各有其适用场景,为家庭、工商业用户绿色用电提供了多种选择。优能电气作为一家专注于全应用场景下电力储能设备研发的科创型技术企业,拥有家庭并网储能系统、离网储能系统、离散式工商业储能、便携式储能系统相关产品及解决方案,覆盖你的全场景储能需求。
